580KW重油来发调速同步马达并机柜配电线路电图作用：由快速充电气AC220V/DC24V，保证来发调速同步马达设定器采用读取电原DC24V。来发调速同步马达开机开启后由KA5联席会220V中心继电气读取一家开机开启预警。重油来发调速同步马达设定器可以通过预警电路把来发调速同步马达的电流电压电流、电流电压，帧率，转速比等来发调速同步马达的所有叁数预警报告到设定器，由设定器收到指今。   当柴油机并网发电装置马达发动后，把电送往电转换开关按钮柜上边的主母排。操控器使用操作系统性监视器做到一段能力发动燃料操控，工作操控，使用DC24V保险丝设备的内容导出的数据信息。并网发电装置马达操控器使用端电压降检测抑制回路，检测到做到高压发动端电压降，操控器使用KA3保险丝设备的内容导出送电的数据信息，合上主电转换开关按钮断路，高压送电后送电信号灯灯灯亮。当操控操作系统性必须要 分闸的阶段，使用KA四分闸保险丝设备的内容导出分闸的数据信息，主电转换开关按钮高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
顺序号	名称大全	规格型号规格型号	部门	个数	制造商
1	多功能式结构框架隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发动机的组有效控制机	HGM9510	只	2	众智
3	开关电源开关电源开关控制器	BAC06A	只	2	众智
4	小规模里面继小家电	HH52P    DC24V	只	8	正泰
5	大型两边继电商	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	的警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	一个圆形，色，M10	只	12	海坦
14	装修辅材		台	2	国优

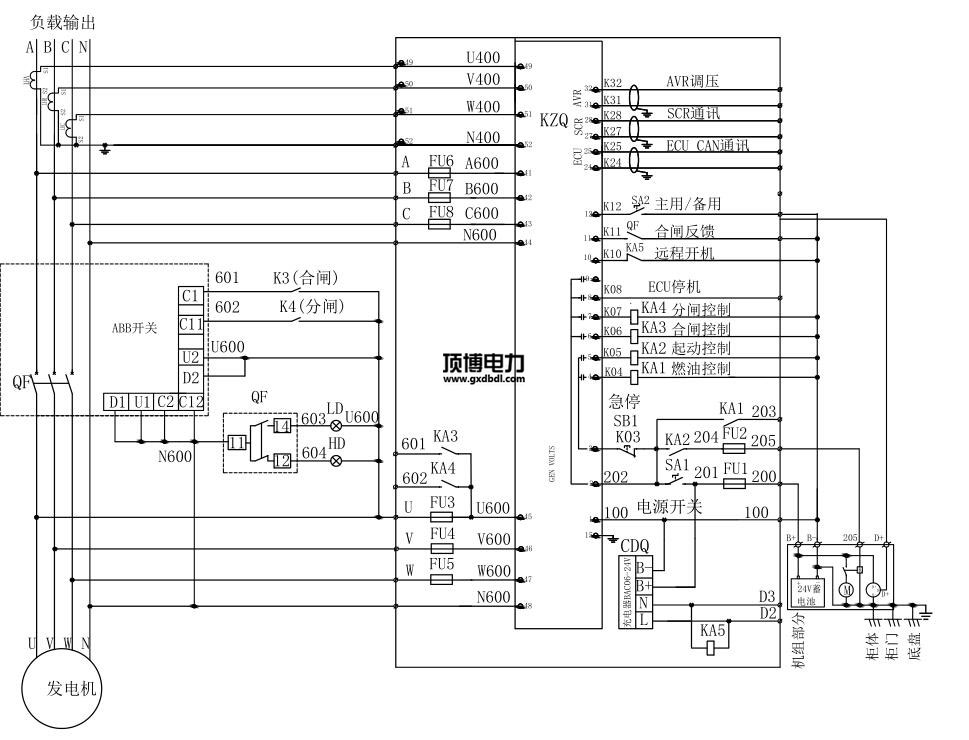

580KW柴油发电机并机柜线路电气图高清
